Mô tả sản phẩm
Ống thép LSAW API 5L X60M PSL2 là loại ống có độ bền-cao được sản xuất theo đặc điểm kỹ thuật của Viện Dầu khí Hoa Kỳ dành cho hệ thống vận chuyển đường ống. Ký hiệu "X60M" biểu thị cường độ năng suất tối thiểu là 60.000 psi (414 MPa) với điều kiện phân phối được cán cơ nhiệt (TMCP). PSL2 (Thông số kỹ thuật sản phẩm cấp 2) là mức chất lượng nâng cao với các yêu cầu khắt khe hơn đáng kể so với PSL1, bao gồm các biện pháp kiểm soát hóa học chặt chẽ hơn (cacbon Nhỏ hơn hoặc bằng 0,12%), thử nghiệm tác động Charpy bắt buộc, giới hạn cường độ tối đa, kiểm soát tỷ lệ năng suất và khả năng truy xuất nguồn gốc đầy đủ.
Quy trình sản xuất LSAW (Hàn hồ quang chìm theo chiều dọc) - còn được gọi là DSAW (Hàn hồ quang chìm hai mặt-) - áp dụng cả mối hàn bên trong và bên ngoài, tạo thành một mối hàn-chất lượng cao duy nhất. Quy trình này được thiết kế đặc biệt cho các đường ống có đường kính lớn,{6}}có đường kính lớn được sử dụng trong các ứng dụng đường ống có yêu cầu khắt khe. Cấp X60M thu hẹp khoảng cách giữa cấp độ-trung bình (X42–X52) và cấp độ{12}}cao (X70, X80), cho phép áp suất vận hành cao hơn với các phần tường mỏng hơn - giúp giảm trọng tải thép, thời gian hàn và chi phí vận chuyển cho các dự án đường dài.
| Thuộc tính | Đặc điểm kỹ thuật |
| Tiêu chuẩn | API 5L (Phiên bản thứ 46, phù hợp với ISO 3183) |
| Cấp độ đặc điểm kỹ thuật sản phẩm | PSL2 |
| Cấp | X60M (L415M trong ký hiệu ISO) |
| Điều kiện giao hàng | Cán cơ nhiệt (TMCP) |
| Quy trình sản xuất | LSAW / DSAW (Hàn hồ quang chìm hai mặt-) |
| Phương pháp hình thành | JCOE hoặc UOE |
| Lớp phủ bên ngoài | FBE một lớp theo ISO 21809-2 |
| tham số | Phạm vi |
| Đường kính ngoài (OD) | 406 mm – 1.626 mm (16” – 64”) |
| Độ dày của tường (WT) | 6,0 mm – 50 mm |
| Chiều dài | tiêu chuẩn 6m – 12m; lên đến 18 m có sẵn |
| Kết thúc Kết thúc | Đầu trơn / Đầu vát (góc xiên 30 độ) |
| NPS (trong) | Đường kính ngoài (mm) | Độ dày của tường (mm) | Trọng lượng (kg/m) |
| 16 | 406.4 | 12.7 | 123.3 |
| 20 | 508 | 12.7 | 155.1 |
| 24 | 609.6 | 14.3 | 209.9 |
| 30 | 762 | 15.9 | 292.5 |
| 36 | 914.4 | 19.1 | 421.6 |
| 40 | 1016 | 19.1 | 469.5 |
| 42 | 1066.8 | 22.2 | 571.6 |
| 48 | 1219.2 | 22.2 | 655.4 |
| 56 | 1422.4 | 25.4 | 874 |
| 60 | 1524 | 25.4 | 937 |
| 64 | 1625.6 | 28.6 | 1126.2 |
Thông số kỹ thuật
1.Thành phần hóa học (PSL2, Phân tích nhiệt)
| Yếu tố | % tối đa | So sánh PSL1 |
| Cacbon (C) | 0.0012 | PSL1 X60: giảm 0,26% - 54% |
| Silic (Si) | 0.0045 | Không được chỉ định cho PSL1 |
| Mangan (Mn) | 0.016 | PSL1 X60: 1,40% |
| Phốt pho (P) | 0.00025 | PSL1: chặt chẽ hơn 0,030% - |
| Lưu huỳnh (S) | 0.00015 | PSL1: chặt chẽ hơn 0,030% - |
| Vanadi (V) | 0.0005 | - |
| Niobi (Nb) | 0.0005 | - |
| Titan (Ti) | 0.0004 | - |
| Tương đương cacbon (CE) | Nhỏ hơn hoặc bằng 0,43 | Không được chỉ định cho PSL1 |
Hợp kim vi mô-với Nb, V và Ti (riêng lẻ hoặc kết hợp) là tiêu chuẩn để X60 đạt được cường độ cần thiết mà không có quá nhiều cacbon, cải thiện khả năng hàn và giảm CE
2 .Đặc tính cơ học (PSL2, Thân ống)
| Tài sản | Yêu cầu |
| Sức mạnh năng suất Rp0,2 | 414–565 MPa (60.000–82.000 psi) |
| Độ bền kéo Rm | Lớn hơn hoặc bằng 517 MPa (75.000 psi) |
| Độ bền kéo tối đa | 758 MPa (110.000 psi) |
| Năng suất-đến-Tỷ lệ kéo (tối đa) | 0.93 |
| Độ giãn dài | Lớn hơn hoặc bằng 20% |
| Charpy Impact (0 độ , kích thước-đầy đủ) | Lớn hơn hoặc bằng 27 J (dọc) / Lớn hơn hoặc bằng 21 J (ngang) |
| Độ cứng (chung) | Nhỏ hơn hoặc bằng 250 HV10 điển hình |
| Độ cứng (dịch vụ chua) | Nhỏ hơn hoặc bằng 22 HRC |
PSL2 chỉ định cả cường độ chảy tối thiểu và tối đa, đảm bảo đủ độ dẻo và ngăn ngừa các vấn đề về cường độ quá-có thể ảnh hưởng đến khả năng hàn tại hiện trường. Đối với các đường ống dưới biển hoặc Bắc Cực, thử nghiệm thả rơi do trọng lượng (DWTT) ở -20 độ phải cho thấy diện tích cắt lớn hơn hoặc bằng 85%
3 .Yêu cầu về độ bền (Tác động ngang tối thiểu, Thân ống)
| ống OD | Năng lượng tác động (J) |
| D Nhỏ hơn hoặc bằng 508 mm | 27 (20) |
| 508 mm < D Nhỏ hơn hoặc bằng 762 mm | 27 (20) |
| 762 mm < D Nhỏ hơn hoặc bằng 914 mm | 40 (30) |
| 914 mm < D Nhỏ hơn hoặc bằng 1219 mm | 40 (30) |
Giá trị trong ngoặc đơn dành cho mẫu vật có kích thước-phụ nếu có

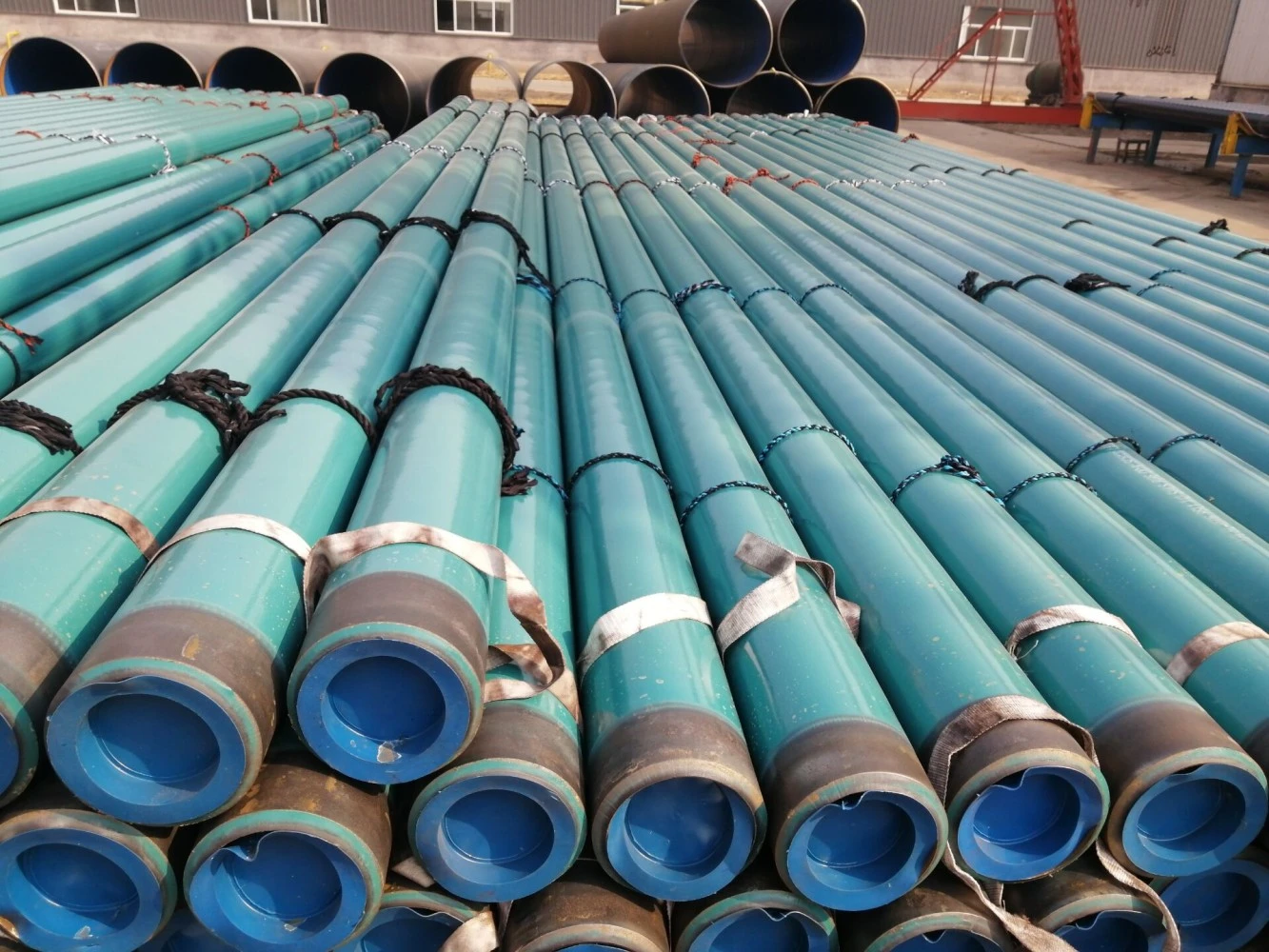

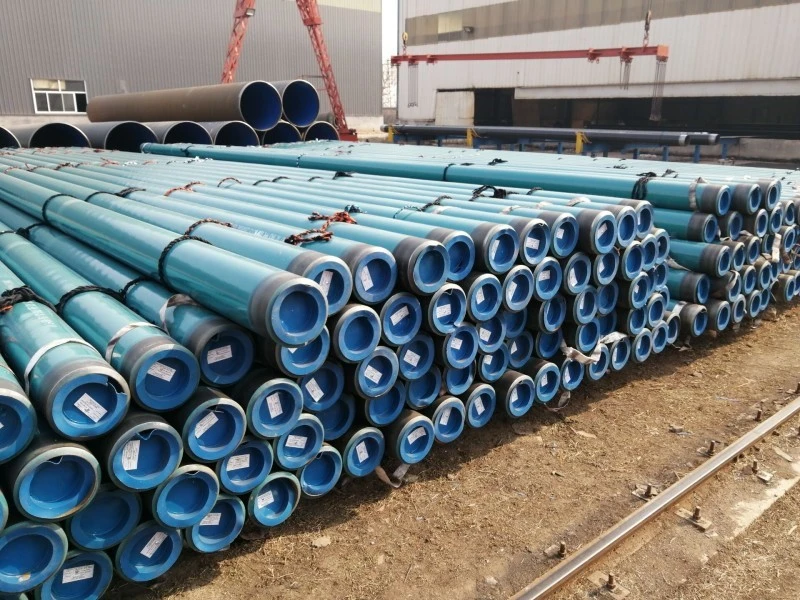

Lớp phủ FBE bên ngoài
1 Tổng quan về lớp phủ
Fusion-Bonded Epoxy (FBE) là loại sơn tĩnh điện nhiệt rắn được áp dụng tĩnh điện cho các bề mặt ống thép được gia nhiệt trước- ở nhiệt độ từ 180 độ đến 250 độ . Khi tiếp xúc với chất nền nóng, bột epoxy tan chảy, chảy và phản ứng hóa học để tạo thành một lớp màng rắn, liên tục với đặc tính bám dính và rào cản vượt trội.
FBE cung cấp độ bám dính tuyệt vời cho thép ngay cả khi ngâm trong thời gian dài hoặc tiếp xúc với đất có tính ăn mòn cao. Không giống như lớp phủ chất lỏng, FBE không chứa dung môi, loại bỏ rủi ro co ngót và giảm đáng kể các khuyết tật về độ xốp. Nó mang lại khả năng chống thẩm thấu cao của các ion nước, oxy và clorua - ba nguyên nhân chính gây ra sự ăn mòn dưới-lớp phủ.
2 Thông số lớp phủ
| tham số | Đặc điểm kỹ thuật |
| Tiêu chuẩn | ISO 21809-2 (FBE một lớp) |
| Độ dày màng khô (DFT) | 350–500 μm (tiêu chuẩn) |
| Nhiệt độ ứng dụng | 180–250 độ |
| Phương pháp đăng ký | Xịt tĩnh điện |
| Tiêu chuẩn kiểm tra | AMPP SP0188 / ASTM G8 |
| Phát hiện ngày lễ | Thử nghiệm tia lửa điện áp cao-, 100V trên 25 μm độ dày danh nghĩa |
| Đo DFT | Lớn hơn hoặc bằng 4 số đọc trên mỗi khớp, phân bố theo hướng tỏa tâm |
3 Ưu điểm của lớp phủ FBE
- Độ bám dính vượt trội- liên kết hóa học và cơ học mạnh mẽ với nền thép
- Không có dung môi-miễn phí- không phát thải VOC, không có độ xốp co ngót
- Khả năng chống thẩm thấu cao- rào cản chống lại nước, ion O₂ và Cl
- Khả năng chống phân hủy catốt- duy trì tính toàn vẹn của lớp phủ theo CP
- Hồ sơ theo dõi đã được chứng minh- đã áp dụng trên đường ống trong hơn 50 năm
Ứng dụng
Ống LSAW API 5L X60M PSL2 với lớp phủ bên ngoài FBE được thiết kế để đáp ứng các điều kiện dịch vụ đòi hỏi khắt khe trong nhiều ngành công nghiệp:
| Ngành công nghiệp | Ứng dụng | Tại sao X60M PSL2 FBE |
| Truyền tải dầu khí | Đường ống trên bờ có khoảng cách dài-, đường ống dẫn khí áp suất cao- (3–8 MPa) | Cường độ năng suất cao giúp tường mỏng hơn; Độ bền PSL2 đảm bảo ngăn chặn vết nứt; FBE bảo vệ chống ăn mòn đất |
| Ngoài khơi và dưới biển | Xuất đường ống, đường ống đứng, đường ống nền tảng | PSL2 bắt buộc đối với nước ngoài; FBE thích hợp cho dịch vụ ngập nước theo ISO 21809-2 |
| Dịch vụ chua chát | Trường có hàm lượng H₂S cao (NACE MR0175 / ISO 15156) | Có sẵn với thử nghiệm HIC/SSC; độ cứng được kiểm soát Nhỏ hơn hoặc bằng 22 HRC |
| Truyền nước | Đường ống nước áp lực cao-, ống áp lực | FBE cung cấp khả năng chống ăn mòn tương thích với-nước{1}}có thể uống được |
| Tiêm CCS / CO₂ | Đường ống thu hồi và lưu trữ carbon | X60M được ưu tiên vì độ bền cao hơn ở độ sâu; FBE chống lại sự thẩm thấu CO₂ |
| Kết cấu/đóng cọc | Trụ cầu, móng cảng, cột gió ngoài khơi | Đường kính lớn và khả năng tường dày; FBE cho môi trường biển |
| Khai thác & Bùn | Đường ống tập trung khoáng sản đường dài | Tường dày chống mài mòn; FBE bảo vệ khỏi đất xâm thực |
Ống LSAW là loại ống tiêu chuẩn dành cho-đường ống dẫn dầu và khí đốt đường dài, đường ống dẫn nước và kết cấu cọc khi đường kính vượt quá mức liền mạch hoặc ERW có thể cung cấp
Câu hỏi thường gặp
Câu 1: Sự khác biệt giữa PSL1 và PSL2 là gì?
PSL2 có các yêu cầu nghiêm ngặt hơn PSL1: kiểm soát hóa học chặt chẽ hơn (đặc biệt là lượng carbon Nhỏ hơn hoặc bằng 0,12% so với. 0.26% đối với PSL1), thử nghiệm tác động Charpy bắt buộc, cường độ chảy tối đa được chỉ định, giới hạn tương đương carbon (CE Nhỏ hơn hoặc bằng 0,43), kiểm soát tỷ lệ kéo theo hiệu suất-đến- ( Nhỏ hơn hoặc bằng 0,93) và kiểm tra siêu âm 100% đường hàn. PSL2 cũng yêu cầu khả năng truy xuất nguồn gốc{12}}nhiệt độ đầy đủ trên mỗi MSS SP-25-28.
Nguyên tắc quyết định:Đối với bất kỳ đường dây nào hoạt động trên 100 bar, dịch vụ chua (H₂S) hoặc ngoài khơi, hãy chỉ định PSL2 - chứ không phải PSL1.
Câu 2: Tại sao chọn LSAW thay vì ống liền mạch hoặc ống ERW?
Ống LSAW là lựa chọn ưu tiên cho các ứng dụng có đường kính lớn,{1}}tường dày (OD > 16"), trong đó các ống liền mạch và ERW đạt đến giới hạn sản xuất. Quá trình hàn hồ quang chìm hai mặt-tạo ra mối hàn-có tính toàn vẹn cao với các đặc tính cơ học tuyệt vời. Ống LSAW được sản xuất từ tấm thép cắt theo chiều dài-đến{8}}, cho phép kiểm soát chính xác thành phần hóa học và kích thước.
Câu 3: "X60M" nghĩa là gì?
"X60" biểu thị cường độ chảy tối thiểu là 60.000 psi (414 MPa). "M" cho biết điều kiện giao hàng được cán cơ nhiệt (TMCP). Hậu tố "M" dành riêng cho PSL2 và biểu thị rằng ống được tạo ra thông qua quá trình cán có kiểm soát bằng hợp kim-vi mô, dẫn đến cấu trúc hạt mịn hơn, độ bền được cải thiện và khả năng hàn tốt hơn so với điều kiện thông thường hoặc ở dạng{8}}cuộn.
Câu 4: Độ dày lớp phủ FBE được khuyến nghị là bao nhiêu?
Đối với các ứng dụng đường ống truyền tải tiêu chuẩn, độ dày màng khô FBE (DFT) phải là 350–500 μm. Các dự án đặc biệt có thể yêu cầu độ dày cao hơn. DFT được đo bằng máy đo cảm ứng từ hoặc siêu âm đã được hiệu chuẩn, với tối thiểu bốn số đọc trên mỗi khớp được phân bổ theo hướng xuyên tâm để đảm bảo tính đồng nhất của chu vi.
Câu 5: Ống này có thể được sử dụng trong dịch vụ chua không?
Có, với các yêu cầu bổ sung. Đối với dịch vụ chua (môi trường chứa H₂S{1}}), đường ống phải tuân thủ NACE MR0175 / ISO 15156. Có thể cần phải thử nghiệm bổ sung bao gồm HIC (TM0284) và SSC (TM0177). Độ cứng phải được kiểm soát ở mức Nhỏ hơn hoặc bằng 22 HRC. Hàm lượng carbon cần được giảm hơn nữa và CE nên được giữ ở mức thấp nhất có thể.
Câu hỏi 6: Những thử nghiệm và tài liệu nào được cung cấp?
Mỗi lô hàng bao gồm:
Chứng chỉ kiểm tra máy nghiền EN 10204 Loại 3.1 hoặc 3.2
Phân tích hóa học (nhiệt và sản phẩm)
Báo cáo thử nghiệm độ bền kéo (năng suất, giới hạn, độ giãn dài, tỷ lệ Y/T)
Kết quả thử nghiệm tác động của rãnh khía Charpy V- (3 mẫu ở nhiệt độ dự án)
Biên bản kiểm tra thủy tĩnh (thử nghiệm từng chiều dài ống)
Kiểm tra siêu âm 100% đường hàn theo tiêu chuẩn ASTM E213
Báo cáo kiểm tra kích thước và trực quan
Có sẵn sự kiểm tra của bên thứ ba-(SGS, BV, TUV, Intertek)
Q7: Thời gian dẫn điển hình là gì?
Đơn hàng tiêu chuẩn: 8–12 tuần. Các cấp độ hoặc thông số kỹ thuật lớp phủ tùy chỉnh: 12–16 tuần. Ống mẫu có sẵn để đánh giá chất lượng (MOQ 5 miếng).
Câu 8: Ống được đánh dấu và đóng gói để xuất khẩu như thế nào?
Các đầu ống được in theo API 5L với nhà sản xuất, cấp độ (ví dụ: "5L X60 PSL2"), quy trình (LSAW), số nhiệt, NPS, độ dày thành, chiều dài và năm tham chiếu tiêu chuẩn. Mã màu theo API 5L Phụ lục G: X60 thường được đánh dấu bằng dải màu vàng-35. Các lựa chọn đóng gói bao gồm bó lục giác (1,5–3 tấn, dải thép buộc bằng nắp nhựa) hoặc dạng rời trong thùng chứa cho ống có đường kính lớn
